皮帶秤，是指對放置在皮帶上并隨皮帶連續通過的松散物料進行自動稱量的衡器。電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。在皮帶秤上有一個稱重傳感器裝在稱重橋架上，工作時，將檢測到皮帶上的物料重量送入稱重儀表，同時由測速傳感器皮帶輸送機的速度信號也送入稱重儀表，儀表將速度信號與稱重信號進行積分處理，得到瞬時流量及累計量。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

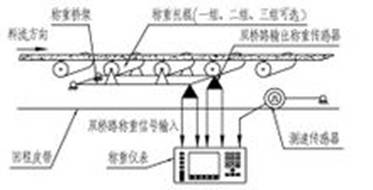

皮帶秤的工作原理圖

電子皮帶秤，由鋼制機械秤架，測速傳感器，高精度測重傳感器，電子皮帶秤控制顯示儀表等組成（如上圖），能對固體物料進行連續動態計量。

稱重時，承重裝置將皮帶上物料的重力傳遞到稱重傳感器上，稱重傳感器即輸出正比于物料重力的電壓（mV）信號，經放大器放大后送模/數轉換器變成數字量A，送到運算器；物料速度輸入速度傳感器后，速度傳感器即輸出脈沖數B，也送到運算器；運算器對A、B進行運算后，即得到這一測量周期的物料量。對每一測量周期進行累計，即可得到皮帶上連續通過的物料總量。

稱重顯示器主要有數字顯示和漢字顯示兩種，漢字顯示為數字顯示的升級產品。稱重顯示器有累計和瞬時流量顯示，具有自動調零、半自動調零、自檢故障、數字標定、流量控制、打印等功能。漢字顯示除此之外還能顯示速度。漢字顯示在操作時有功能顯示，能更好的幫助使用人員操作。
