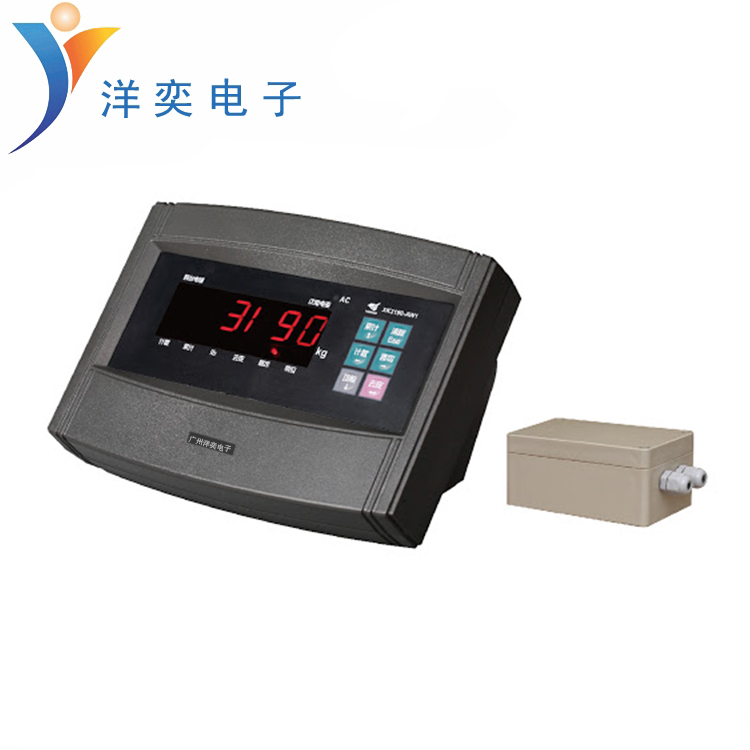

XK3190-AW1是無線數字/模擬平臺秤指示器，可與無線接線盒連接使用。可以應用于配備1-4個稱重傳感器的靜態稱重系統。

小號 TANDARD功能

◆跳頻自動，可以越過干擾重的頻段，可以與具有相同頻段的WIFI，藍牙一起使用。能夠設置30個單獨的通信通道，可以在同一地點同時使用30套無線系統。

◆超低功耗一次

可連續使用40H以上。

模擬無線接線盒可以使用超過120H一次充電，可以開啟2個月以上的電源。

數字無線接線盒可一次使用超過90H，一次充電可使用超過2個月。

◆可與動物秤指示器配合使用，速度快，刷新快，可快速歸零。

◆電池過度使用時，指示器和無線接線盒均具有低功率保護功能。

◆具有累加，計數，公斤/磅，動物秤，串行通訊功能等。

◆藍牙2.0輸出可選

技術參數

無線通訊

◆頻率范圍：2.4GHz?2.525GHz

◆距離：20米無遮蔽

◆模擬無線接線盒

◆輸入信號范圍：-16?18mV

◆連接傳感器的

數量：1?4只350Ω ◆驗證數：3000

◆電源：6V / 4AH充電電池

◆上電時間：3個月以上

◆連續工作時間：160H（350Ω下為1?4）

數字無線接線盒

◆連接數：1

◆稱重傳感器通訊協議：上海耀華

◆稱重傳感器電源：6V

◆電源：： 6V / 2.8AH充電電池

◆電源：2個月以上

◆連續工作時間：120H

指示燈

◆顯示：6位LED，13個狀態指示燈

◆接口：RS232串口，波特率：600?19200，可連接指定的迷你打印機

◆交流電源：交流187?242V 49?51Hz

◆直流電源：內置充電電池DC 6V / 4AH

◆電池使用時間：40H

XK3190-AW1儀表蓄電池使用

1、充電

儀表處于關機狀態，接通交流電源（AC 指示符亮），儀表就開始對蓄電池充電，充電時間約 20~30 小時。（“儀表電量”不能指示充電狀態）接通交流電源開機，儀表使用交流電源供電，同時會對蓄電池進行慢沖, 充電時間約 30~40 小時。

2、使用

不接通交流電源開機，儀表即使用內置的蓄電池供電。

一次充電約可以使用 100 小時（典型值）；

3、電量指示

儀表右上方“儀表電量”指示符，指示儀表內部電池的剩余電量。

3 格全滿表示電量充足；2 格表示電量較足；1 格表示電量不足，必須馬上接通交流電源充電；全部消失表示電量已全部耗盡，為保護蓄電池儀表，儀表會自動關機，請充電后再使用。

XK3190-AW1 RS232串行通訊

1、接口定義

AW1 采用 9 芯 D 型插針座輸出 RS232 信號，其中 3 號腳為 TXD，5 號腳為 GND，見下圖

2、和電腦的接線方法

AW1 儀表和電腦 RS232 串口連接方法見下表

AW1儀表9芯針腳位 電腦 9 芯針腳位 說明

3 號腳（TXD） 2 號腳（RXD） 數據線：儀表發送，電腦接收

5 號腳（GND） 5 號腳（GND） 地線

2 號腳（空腳） 3 號腳（TXD） 防止數據線插錯用，可以不接

XK3190-AW1信息提示

1. Err 03 表示： 超載報警，須立即卸下全部或部分載荷。

2. Err 04 表示： 儀表和無線接線盒失去通訊，請按如下方法檢查和處理：

檢查儀表和無線接線盒之間距離是否過遠或者有遮擋

檢查無線接線盒蓄電池是否沒電

檢查周圍是否有同頻段的儀表、無線接線盒或其他設備干擾

儀表或無線接線盒無線通訊部分損壞，請返廠維修

3. Err 05 表示： 無線接線盒傳感器接口故障，請按如下方法檢查和處理：

檢查傳感器及其連線

無線接線盒傳感器接口損壞，請返廠維修

4. Err 10 表示： 計數采樣單重太輕，采樣失敗。

5. Err 15 表示： 計數采樣單重較輕，誤差較大。

6. Err 13 表示： 不符合操作條件。

7. Err 14 表示： 累計重量超過 999999（不考慮小數點），累計次數大于 99 次。本次累計操作無效。

8. Err 17 表示： 參數設置超范圍。
